Conduit de câblage de type doigt en PVC à fente 50 × 50

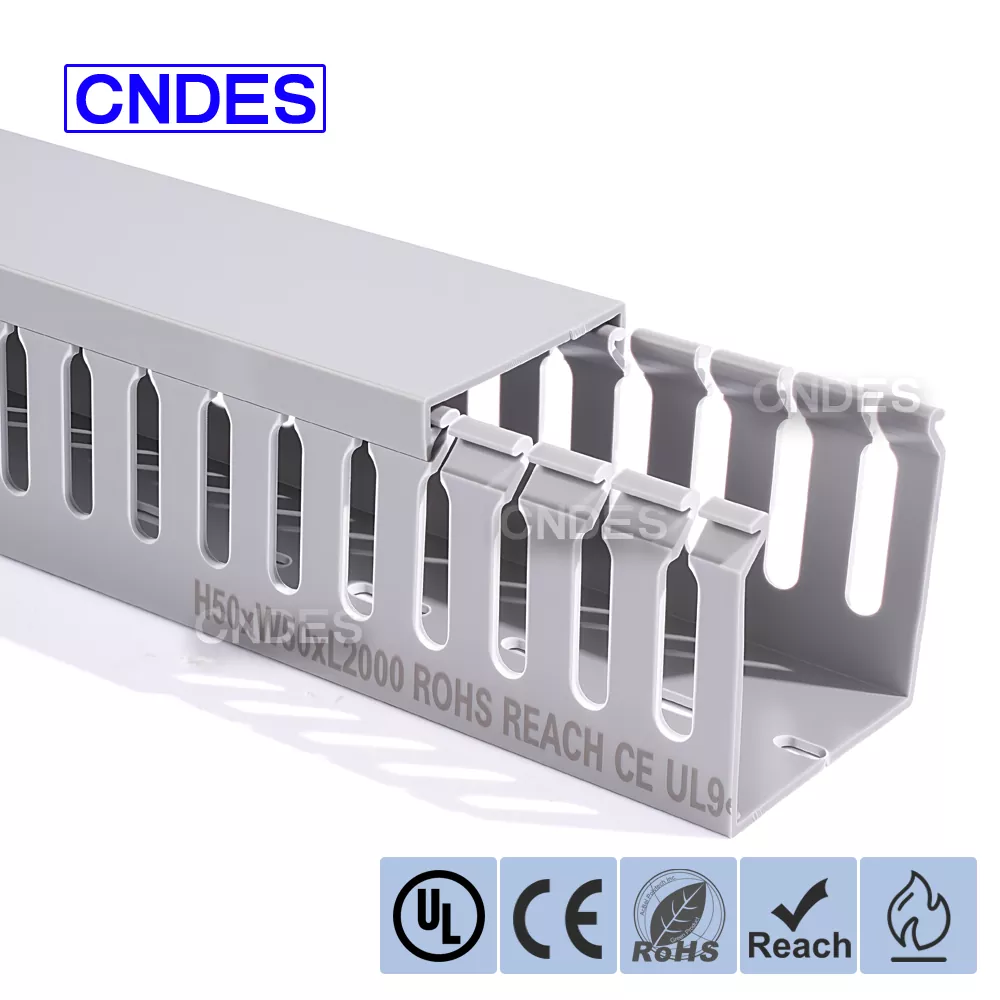

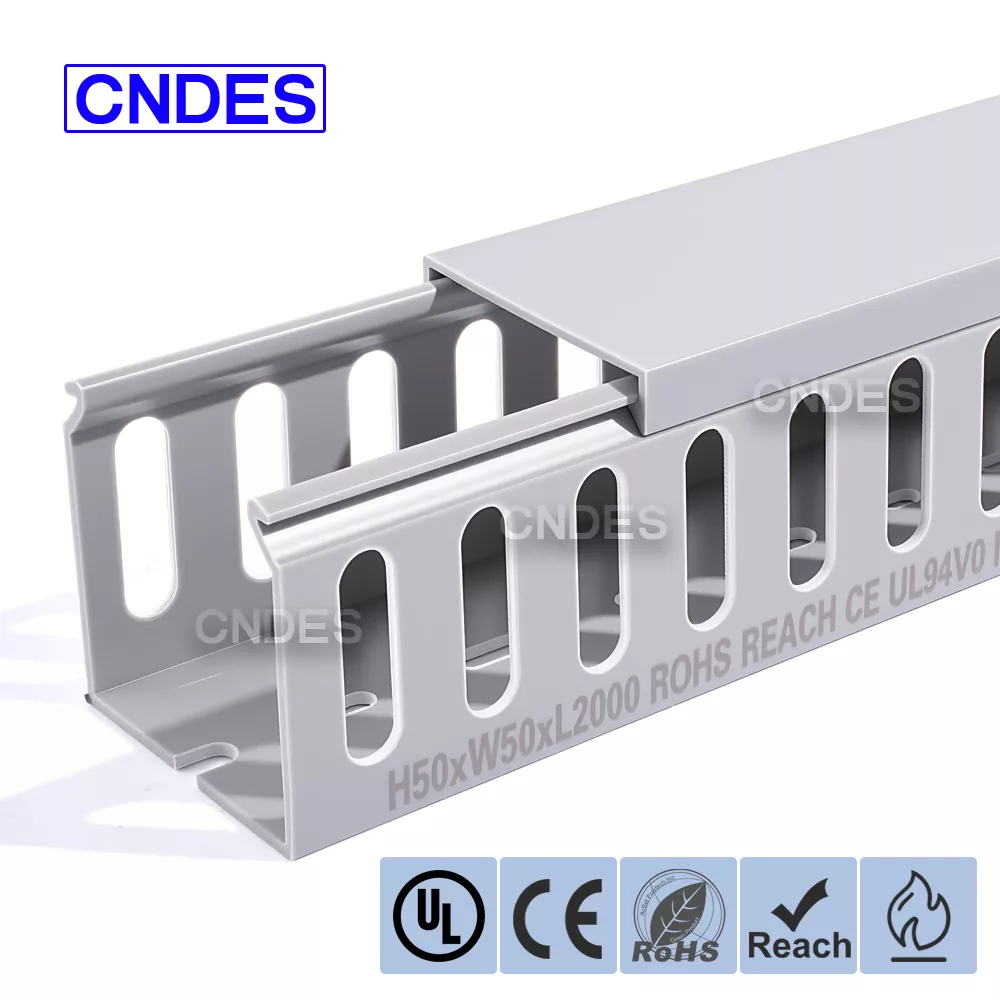

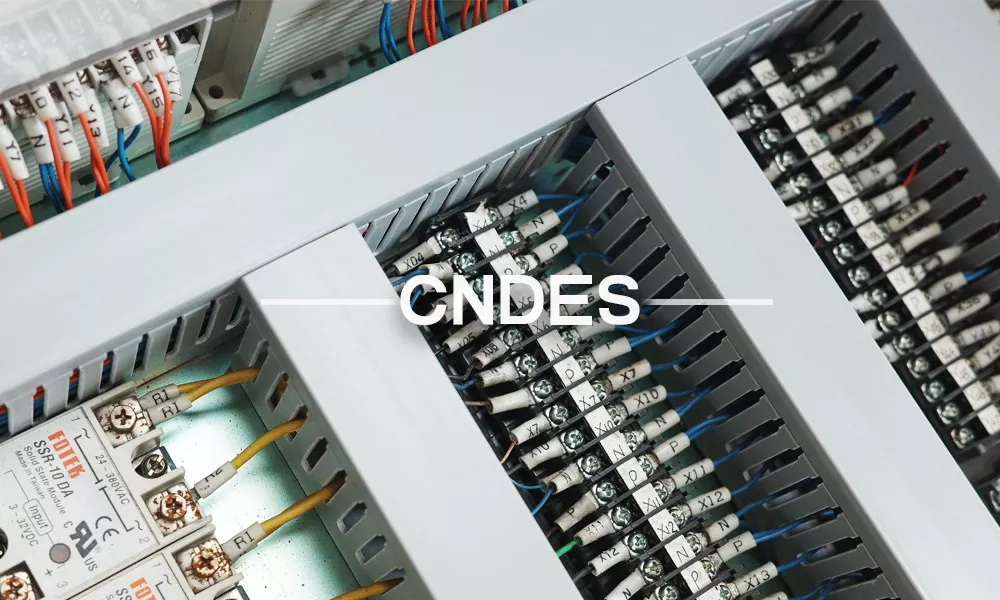

La goulotte de câblage de type doigt en PVC à fente 50 × 50 personnalisée est conçue pour une organisation efficace des câbles dans les panneaux électriques, les armoires d'automatisation et les systèmes de contrôle industriels. Doté d'un profil carré équilibré et de fentes ouvertes de type doigt, ce conduit de câblage permet un branchement rapide des câbles, un acheminement propre et un entretien facile.

Fabriqué par CNDES, un fabricant et fournisseur professionnel de goulottes de câblage en PVC en Chine, ce modèle est largement utilisé dans les applications nécessitant flexibilité, sécurité et durabilité à long terme.

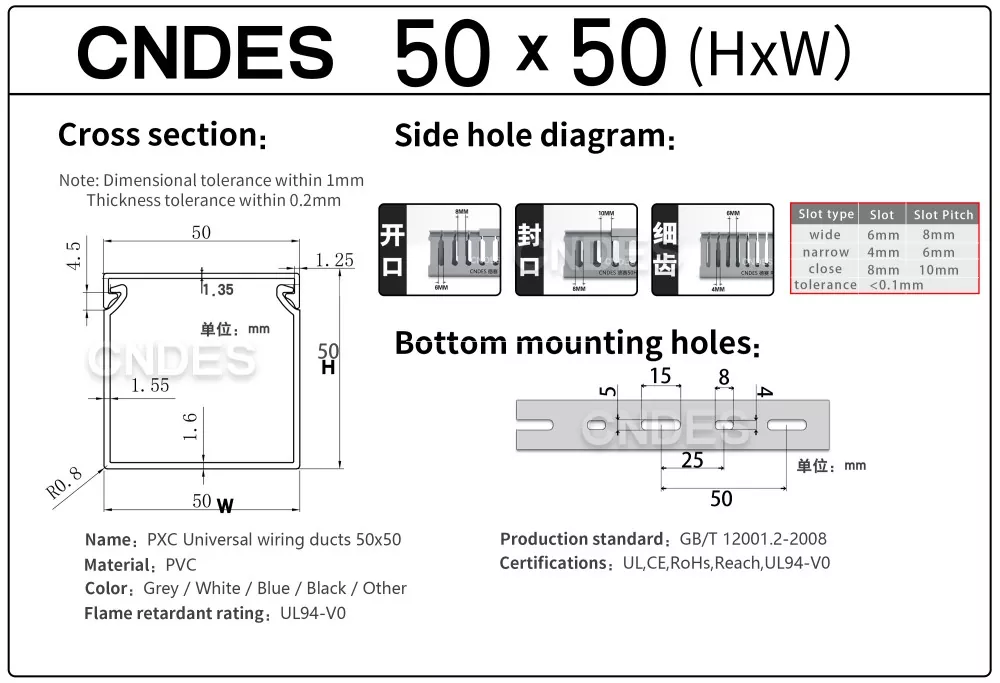

50*50-Document de spécifications

Mode d'emploi

1. Préparation avant l'installation

Avant l'installation, sélectionnez la taille de conduit et la largeur de fente appropriées en fonction de la quantité de câble, du diamètre du câble et de l'environnement d'installation, tel que l'espace disponible et la température de fonctionnement.

Par exemple, les conceptions à fentes étroites de type doigt conviennent aux zones de composants à haute densité, tandis que les fentes plus larges permettent un acheminement plus facile des faisceaux de câbles plus grands.

Lors de l'installation de la goulotte de câblage de type doigt en PVC à fente 50 × 50 de qualité, planifiez le chemin d'acheminement des câbles à l'avance et marquez les positions de montage sur les murs ou à l'intérieur des armoires électriques. Évitez les zones présentant des bords tranchants, des vibrations excessives ou des températures élevées.

Utilisez un ruban à mesurer et un marqueur pour garantir un positionnement précis et un routage fluide.

Préparez les outils nécessaires, notamment un tournevis, une perceuse électrique (si un perçage est nécessaire), un niveau et des outils de coupe tels qu'une scie ou un coupe-goujon dédié.

2.Sécurisation du rail de base

En cas de montage sur un mur ou une armoire, utilisez une perceuse électrique pour percer des trous aux points marqués. Insérez des chevilles à expansion ou des chevilles en plastique. Assurez-vous que le diamètre du trou de forage correspond à la taille de l'ancrage pour éviter l'instabilité due à des trous surdimensionnés. Alignez le rail de base de la goulotte de câblage à fente en PVC avec les points de montage et serrez les vis à l'aide d'un tournevis pour garantir que le rail est sécurisé et ne vacille pas. Privilégiez l'utilisation des trous de montage pré-percés du conduit. Si des points de fixation supplémentaires sont nécessaires, percez vous-même des trous. Utilisez un niveau pour vérifier l'alignement horizontal du canal de base, évitant ainsi les difficultés liées à l'installation ultérieure de la plaque de recouvrement ou à l'inclinaison du câble. Après réglage, resserrez les vis pour éviter tout déplacement.

3. Organisation et insertion des câbles

Avant d'insérer les câbles, regroupez-les selon leur fonction (câbles d'alimentation, câbles de signaux ou câbles de données, par exemple) et étiquetez-les si nécessaire. Vérifiez que le diamètre du câble est compatible avec la largeur de la fente.

Insérez doucement les câbles dans les fentes latérales ou les ouvertures d'extrémité de la goulotte de câblage à doigt en PVC à fente haute performance 50 × 50, en évitant de tirer excessivement qui pourrait endommager l'isolation des câbles.

Pour les câbles plus gros, des « doigts » individuels peuvent être retirés le long de lignes prédécoupées ou coupés à l'aide d'outils de coupe pour créer des ouvertures plus larges.

Disposez les câbles en couches pour améliorer l’organisation et la maintenance future. Une pratique courante consiste à placer les câbles d'alimentation en bas et les câbles de signaux sur la couche supérieure pour réduire les interférences.

4. Installation de la plaque de recouvrement

Alignez la plaque de recouvrement avec le canal de base, en vous assurant que les bords de la plaque de recouvrement s'engagent complètement dans les clips ou les rainures coulissantes du canal de base. Pour les plaques de recouvrement coulissantes, faites-les glisser d'une extrémité ; pour les types à clipser, appuyez jusqu'à ce qu'il soit verrouillé en position. Appuyez fermement sur la plaque de recouvrement pour la fixer fermement au canal de base. Pour les goulottes de câblage de type doigt en PVC à fente, faites pivoter la plaque de recouvrement en position verrouillée. Inspectez la plaque de recouvrement pour vérifier sa planéité afin d'éviter un soulèvement localisé qui pourrait permettre la pénétration de la poussière. Vérifiez que la plaque de recouvrement est sécurisée et ne présente aucun espace pour empêcher la poussière ou les corps étrangers de pénétrer à l'intérieur du conduit. Si une meilleure étanchéité est nécessaire, appliquez du mastic sur les bords de la plaque de recouvrement (sélectionnez un adhésif compatible PVC).

5. Gestion des scénarios spéciaux

Lors de l'installation sur des surfaces verticales, sélectionnez des couvercles dotés de modèles antidérapants (par exemple, des patins en caoutchouc ou des types renforcés par boutons-pression) pour éviter tout glissement. Inspectez périodiquement la goulotte de câblage à fente en PVC à doigt installée verticalement pour vous assurer que les couvercles restent sécurisés contre le desserrage gravitationnel. Dans les espaces confinés, coupez les conduits à des longueurs appropriées (en utilisant des outils de coupe spécialisés pour maintenir des bords propres et affleurants). Après la coupe, inspectez le tranchant du bord coupé. Poncer avec du papier abrasif si nécessaire pour éviter toute blessure au câble ou à l'opérateur. Si les températures ambiantes approchent la limite de température supérieure du conduit (par exemple 50 °C ou 85 °C), sélectionnez un modèle résistant aux températures élevées ou mettez en œuvre des mesures supplémentaires de dissipation de la chaleur. Par exemple, réservez un espace de ventilation autour du conduit ou installez des ventilateurs de refroidissement.

Vous recherchez un fournisseur ou un fabricant fiable de goulottes de câblage de type doigt en PVC à fente 50 × 50 en Chine?

Contactez le CNDES dès aujourd'hui pour recevoir des échantillons, des dessins techniques ou un devis direct de l'usine.
